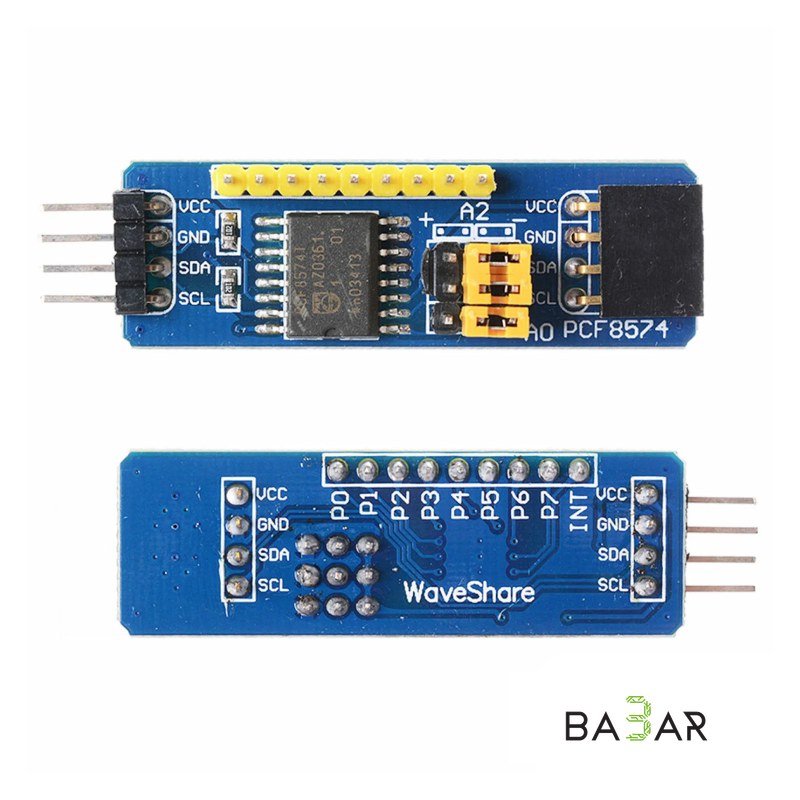

Модуль расширителя портов PCF8574T (I2C, 8 GPIO)

# Модуль расширителя портов PCF8574T (I2C, 8 GPIO)

Модуль на базе микросхемы PCF8574T представляет собой 8-битный расширитель входов/выходов параллельной шины (GPIO) с управлением по интерфейсу I²C. Устройство позволяет добавить 8 цифровых выводов к управляющему микроконтроллеру (Arduino, ESP32, STM32, Raspberry Pi), используя всего две линии связи (SDA и SCL). Наличие аппаратных перемычек адресации позволяет объединять до 8 таких модулей на одной шине I²C, увеличивая количество свободных портов до 64.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | PCF8574T (NXP Semiconductors / Texas Instruments) |

| Количество свободных портов (I/O) | 8 каналов (P0 – P7) |

| Интерфейс связи | I²C (тактовая частота до 100 кГц) |

| Базовый I²C адрес | `0x27` (диапазон `0x20` … `0x27` настраивается перемычками A0, A1, A2) |

| Напряжение питания (VCC) | 3.3 – 5.5 В DC |

| Ток покоя (Standby) |

---

### Область применения

• Подключение символьных дисплеев: Прямое использование или основа для переходных плат I²C-адаптеров экранов LCD 1602 / 2004 (HD44780).
• Считывание матричных клавиатур и кнопок: Опрос кнопочных панелей, концевых выключателей и селекторов с экономным расходованием пинов МК.
• Управление блоками реле и индикацией: Коммутация многоканальных релейных модулей, светодиодных шкафчиков и транзисторных ключей.
• Расширение систем автоматизации: Применение в умных домах и промышленных контроллерах на базе ESP8266, ESP32, STM32 или Arduino Uno/Nano/Mega.

---

### Преимущества

1. Экономия пинов микроконтроллера

Позволяет управлять 8–64 цифровыми устройствами всего по двум проводам (SDA, SCL).

2. Поддержка аппаратных прерываний

Наличие пина `INT` позволяет мгновенно реагировать на нажатия кнопок или срабатывание датчиков без задержек.

3. Широкий диапазон питания (3.3–5.5 В)

Совместим как с 5-вольтовой логикой (Arduino), так и с 3.3-вольтовыми микроконтроллерами без конвертеров уровней.

4. Гибкое масштабирование

Легко объединяется в цепочку (Cascade) на одной шине с другими I²C-устройствами.
