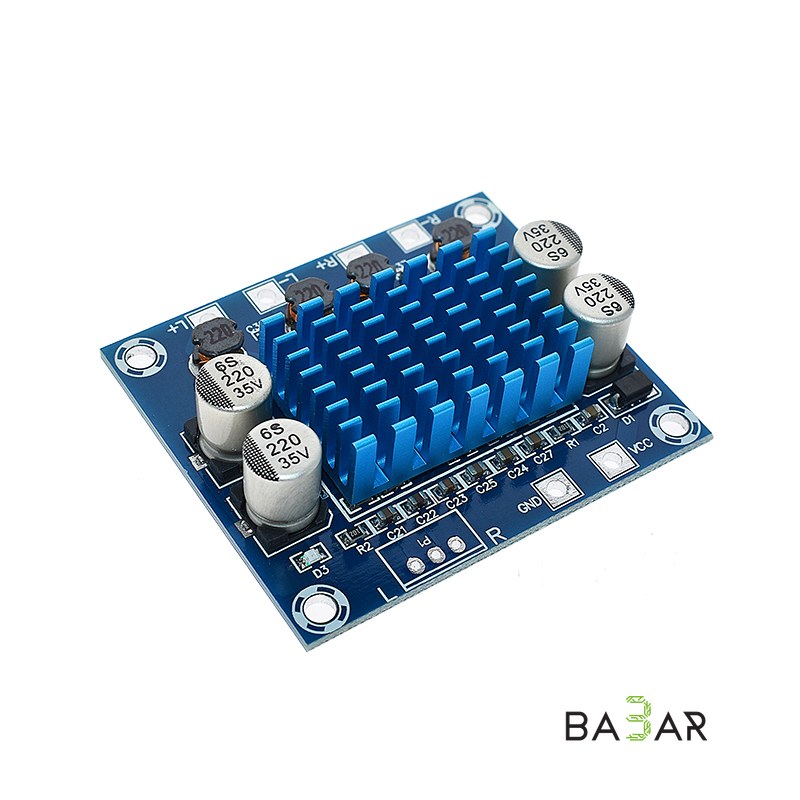

Стереофонический аудиоусилитель D-класса TPA3110 (2×30 Вт, DC 8–26 В, XH-A232)

# Стереофонический аудиоусилитель D-класса TPA3110 (2×30 Вт, DC 8–26 В, XH-A232)

Компактный двухканальный аудиоусилитель D-класса XH-A232 построен на базе чипа TPA3110D2 от компании Texas Instruments. Модуль обеспечивают выходную мощность до 30 Вт на канал при высоком КПД (до 90%) и минимальном выделении тепла. Встроенная фирменная технология SpeakerGuard® отслеживает постоянную составляющую и защищает диффузоры динамиков от перегрузок и повреждений.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | Texas Instruments TPA3110D2 |

| Класс усиления | D-класс |

| Количество каналов | 2 (Stereo 2.0) |

| Выходная мощность | 2 × 30 Вт (при 16 В / 4 Ом) / 2 × 20 Вт (при 12 В / 4 Ом) |

| Сопротивление нагрузки (динамики) | 4 – 8 Ом |

| Напряжение питания (VCC) | 8.0 – 26.0 В DC (оптимально 12 – 19 В) |

| Максимальный ток потребления | до 3 А |

| Коэффициент нелинейных искажений (THD+N) | Внимание: Выходы усилителя выполнены по мостовой схеме (BTL). Запрещается объединять вместе отрицательные контакты выходов (`L-` и `R-`), а также заземлять их на общий провод питания (`GND`) или корпус устройства. Это приведет к повреждению выходных каскадов микросхемы.


---

### Область применения

• Портативные Bluetooth-колонки: Создание мощных переносных аудиосистем с питанием от Li-Ion сборки 3S–5S (12 В – 21 В) или внешнего БП.
• Модернизация автоакустики: Встраивание в бортовую сеть автомобиля (12 В) для усиления звука штатных магнитол или замены сгоревших штатных УНЧ.
• Ремонт активных колонок: Замена устаревших или перегревающихся усилителей в компьютерной акустике и домашней аудиоаппаратуре.
• DIY-аудиопроекты: Озвучивание игровых автоматов, домашних кинотеатров и интерактивных стендов.

---

### Преимущества

1. Высокая мощность при малых габаритах

Выдает до 30 Вт на канал при размерах платы всего 53 × 45 мм.

2. Низкое тепловыделение (КПД до 90%)

Высокая энергоэффективность D-класса позволяет обойтись небольшим компактным радиатором без активного вентилятора.

3. Защита динамиков SpeakerGuard®

Предотвращает выгорание звуковых катушек динамиков при пробое постоянного напряжения или сильных клиппингах.

4. Широкий диапазон питания (8–26 В)

Отлично работает как от 12V источников (автомобиль, сетевой адаптер), так и от ноутбучных блоков питания (19V).
