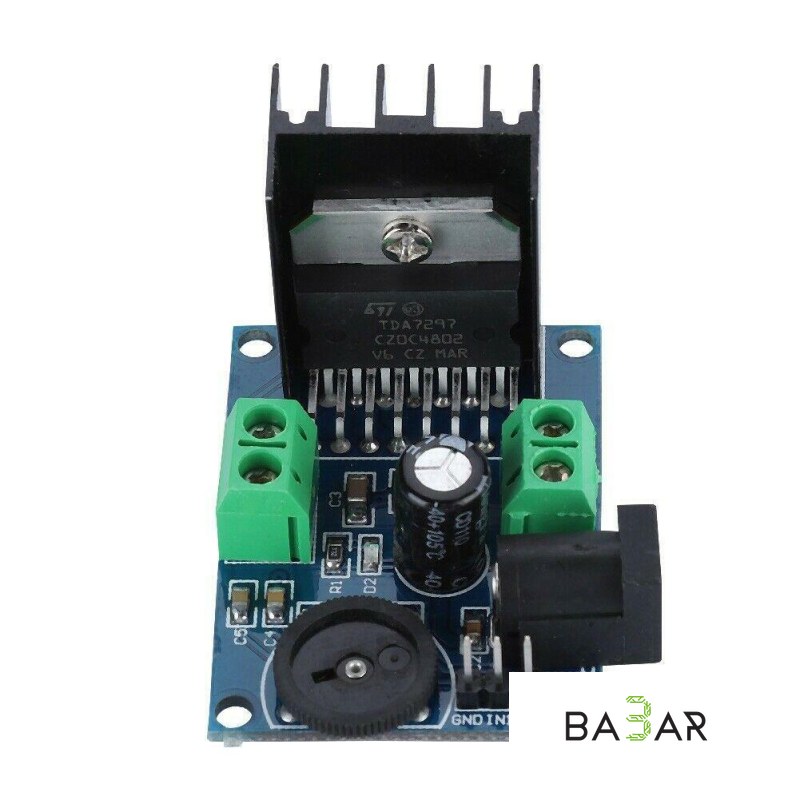

# Стереофонический аудиоусилитель TDA7297 (2×15 Вт, DC 6–18 В, HW-059)

Двухканальный усилитель низкой частоты (УНЧ) AB-класса на базе интегральной микросхемы TDA7297 предназначен для сборки компактных аудиосистем и портативной акустики. Модуль оснащен удобным регулятором громкости (потенциометром), нажимными/винтовыми клеммниками для быстрого подключения динамиков и разнообразием разъемов питания (стандартный DC-разъем `5.5×2.1 мм` + клеммник `5.08 мм`).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | TDA7297 (Dual Bridge Amplifier) |

| Класс усилителя | AB-класс |

| Количество каналов | 2 (Stereo 2.0) |

| Выходная мощность | 2 × 15 Вт (номинально 2×10 Вт при питании 12 В и нагрузке 8 Ом) |

| Сопротивление подключаемых динамиков | 4 – 8 Ом (рекомендуемая мощность динамиков 10 – 50 Вт) |

| Напряжение питания | 6.0 – 18.0 В DC (оптимально 12 В DC) |

| Регулировка громкости | Встроенный поворотный потенциометр |

| Разъемы питания | Разъем DC-jack `5.5×2.1 мм` / клеммник / штыревые контакты |

| Индикация | Светодиодный индикатор подачи питания |

| Защиты микросхемы | От перегрева, короткого замыкания и импульсных перенапряжений |

| Габариты платы | 45 × 33 мм (без учета выступающего штока потенциометра) |

---

### Назначение контактов и подключение

• Питание (Power Input): Разъем DC-Jack `5.5×2.1 мм` или клеммник `VCC / GND` (диапазон напряжения от 6 В до 18 В постоянного тока).
• Вход аудиосигнала (Audio Input): Стандартный разъем TRS 3.5 мм (Jack) или 3-пиновый контактный разъем (`L / GND / R`).
• Выход на динамики (Speaker Output): Двухконтактные клеммники `OUT L` (левый канал) и `OUT R` (правый канал) с шагом 5.08 мм.

> Внимание: Выходы усилителя выполнены по мостовой схеме (BTL). Запрещается объединять между собой отрицательные контакты выходов на динамики, а также соединять их с общей землей схемы (`GND`) или корпусом устройства.

---

### Область применения

• Портативная и настольная акустика: Создание самодельной ПК-акустики, колонок для гаража, мастерской или дачи с питанием от 12V БП или аккумулятора.
• Автомобильные и мото-аудиосистемы: Встраивание в скутеры, мопеды, авто-колонки и спецтехнику с бортовой сетью 12 В.
• Модернизация техники: Ремонт и восстановление старых радиоприемников, активных колонок и проигрывателей.
• DIY-аудиопроекты: Озвучивание игровых автоматов, интерактивных стендов и учебных наборов.

---

### Преимущества

1. Широкий диапазон питания (6–18 В)

Отлично работает от стандартных сетевых адаптеров 12 В, автоаккумуляторов и источников питания 15–18 В.

2. Встроенный регулятор громкости

Потенциометр на плате позволяет менять уровень звука без необходимости добавлять внешние переменные резисторы.

3. Простота подключения без пайки

Наличие клеммников и разъема DC-jack позволяет собрать усилитель буквально за пару минут.

4. Надежность AB-класса

В отличие от некоторых дешевых платок D-класса, TDA7297 не создает радиопомех (RF-наводок) и обеспечивает теплое, естественное звучание.
